Модульная подстанция 35/10(6) кВ закрытого типа

КРУ 35 кВ и КРУ 10 кВ в блок-модулях заводской готовности вместо открытого распредустройства 35 кВ. Трансформаторы — выносные масляные или сухие внутри здания. Инжиниринг, РЗА ABB, сборка, заводские испытания и пусконаладка — FLE.

Обсудить пилотный проект → Буклет PDF
35/10(6) кВUm 40,5 / 12 кВ
Без ОРУвсё в помещении
FATв Алматы до отгрузки
ABBРЗА Relion, IEC 61850

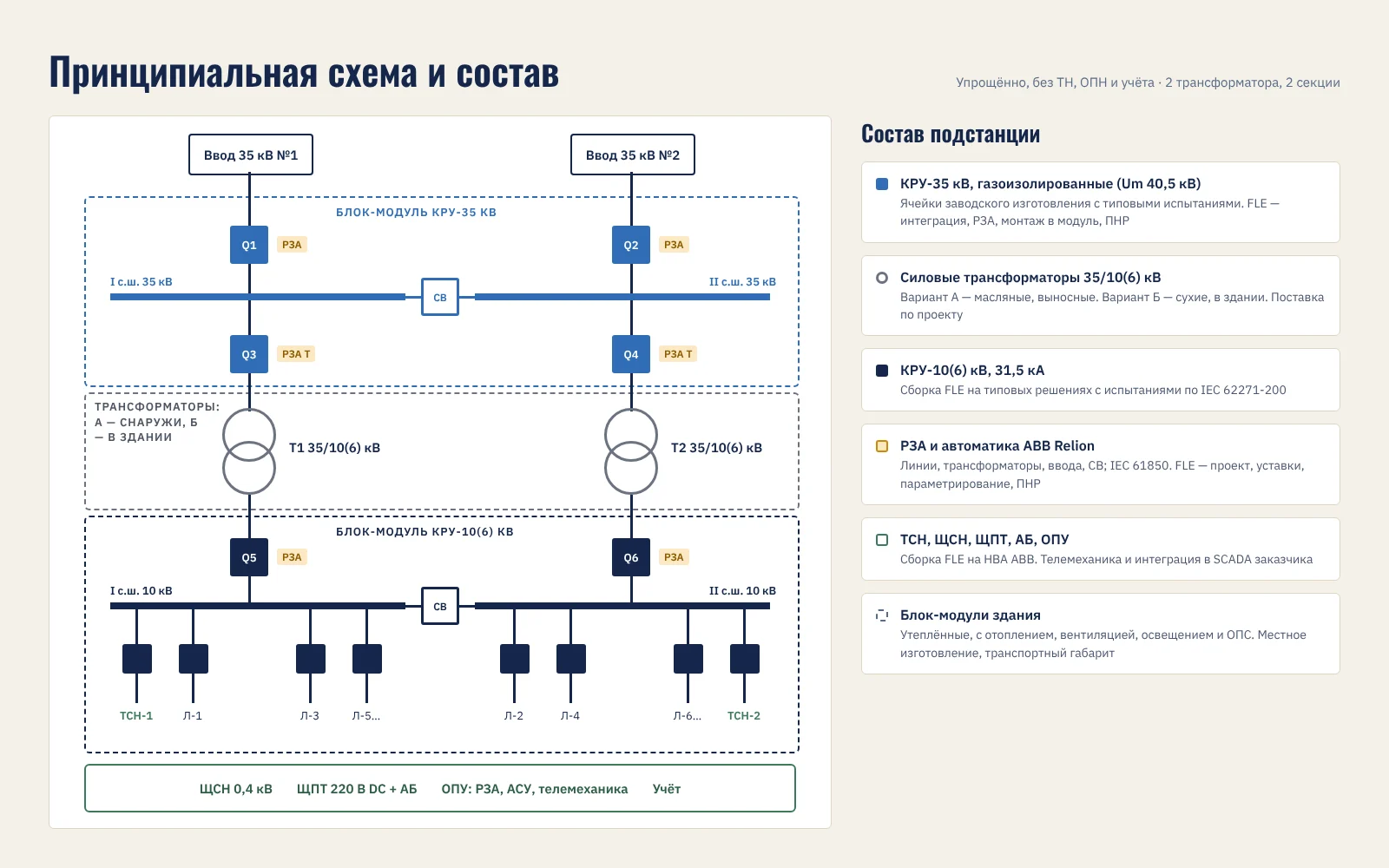

Принципиальная схема модульной ПС 35/10 кВ
Упрощённая схема: два ввода 35 кВ, два трансформатора, две секции 10 кВ
Зачем

Что даёт подстанция закрытого типа

Без площадки ОРУ-35

Всё оборудование 35 и 10 кВ — в помещении: меньше площадь, не нужны порталы и ограждение открытого распредустройства.

Заводская готовность

Модули собираются и проходят FAT на участке FLE в Алматы. На площадке — стыковка модулей, кабели, пусконаладка.

Пыль, мороз, ветер

Изоляция 35 кВ не на открытом воздухе — для месторождений, рудников, степных и прибрежных площадок.

Один исполнитель

Инжиниринг, РЗА, сборка, испытания и ввод в работу 35/10/0,4 кВ — одна ответственность, без стыков между подрядчиками.

Типовая ПС 35/10 кВ сегодня

  • ОРУ-35: выключатели, разъединители, ТТ/ТН на открытой площадке
  • ЗРУ-10 или КРУН-10 — отдельно
  • Строительство, монтаж и наладка — на площадке

Модульная ПС FLE

  • КРУ-35 газоизолированные (Um 40,5 кВ) — в блок-модуле
  • КРУ-10(6) кВ сборки FLE — в блок-модуле
  • ОПУ, РЗА ABB, щиты собственных нужд и АБ — в том же здании
Компоновка

Два варианта — под ваш объект

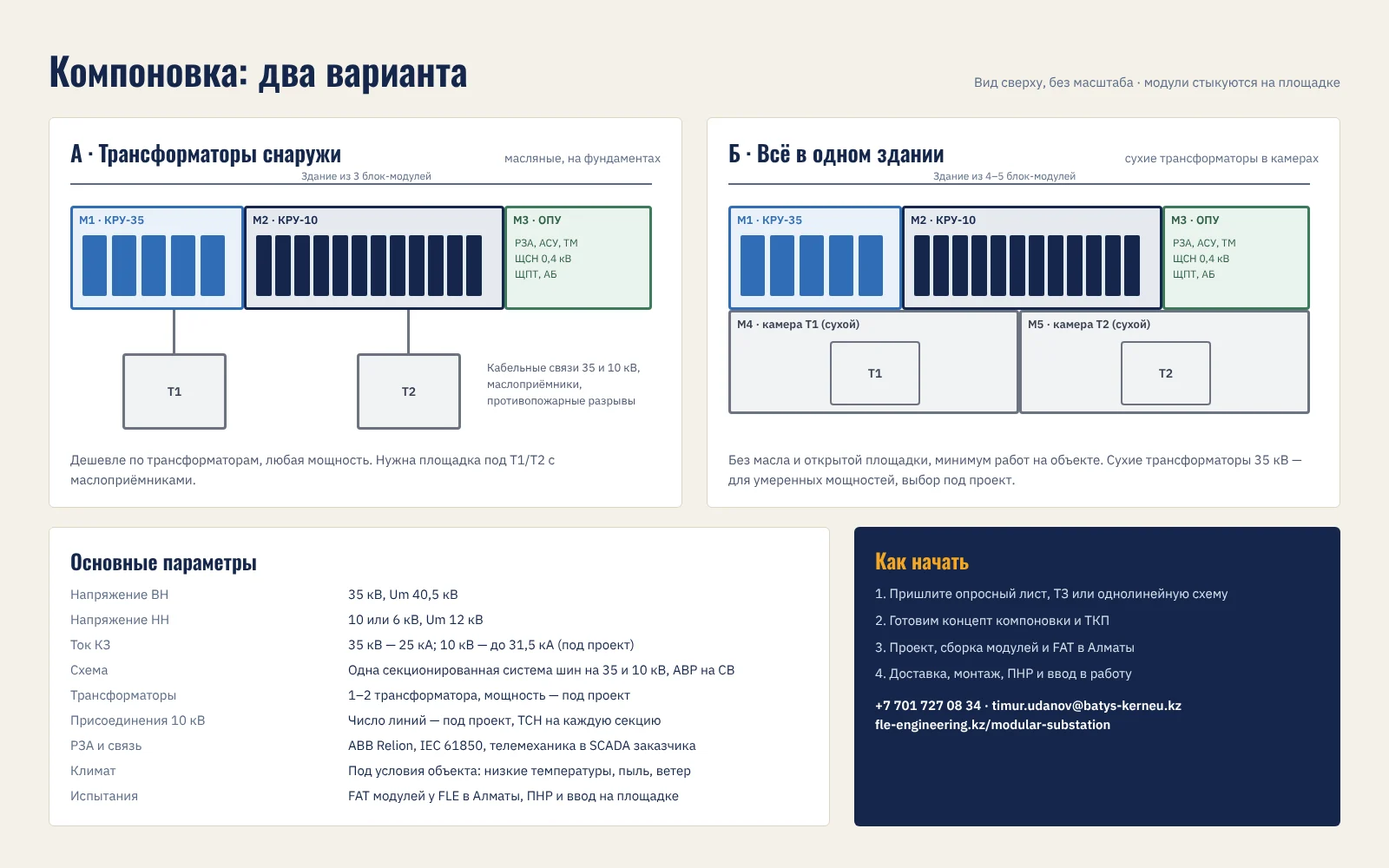

Варианты компоновки модульной ПС 35/10 кВ

А · Трансформаторы снаружи

Здание из трёх модулей (КРУ-35, КРУ-10, ОПУ), масляные трансформаторы на фундаментах с маслоприёмниками. Дешевле по трансформаторам, любая мощность.

Б · Всё в одном здании

Сухие трансформаторы в отдельных камерах-модулях. Без масла и открытой площадки, минимум работ на объекте. Применимо для умеренных мощностей — выбор под проект.

Состав

Что входит в подстанцию

КРУ 35 кВ

Газоизолированные ячейки заводского изготовления с типовыми испытаниями

Трансформаторы

35/10(6) кВ, масляные выносные или сухие в здании — по проекту

КРУ 10(6) кВ

Сборка FLE на решениях с типовыми испытаниями по IEC 62271-200

РЗА и АСУ

ABB Relion, IEC 61850; телемеханика и интеграция в SCADA заказчика

Собственные нужды

ТСН, ЩСН 0,4 кВ, ЩПТ 220 В DC, аккумуляторная батарея

Блок-модули

Утеплённые, с отоплением, вентиляцией, освещением и пожарной сигнализацией

Основные параметры
Напряжение ВН35 кВ, Um 40,5 кВ Напряжение НН10 или 6 кВ, Um 12 кВ Ток КЗ35 кВ — 25 кА; 10 кВ — до 31,5 кА СхемаСекционированная система шин, АВР на СВ Трансформаторы1–2, мощность — под проект КлиматПод условия объекта
Как работаем

От опросного листа до ввода в работу

Исходные данные

Опросный лист, ТЗ или однолинейная схема: мощность, число линий, условия площадки.

Концепт и ТКП

Компоновка модулей, состав оборудования, сроки и бюджет.

Проект, сборка, FAT

Рабочая документация, сборка и испытания модулей на участке FLE в Алматы.

Площадка

Доставка, стыковка модулей, шеф-монтаж, пусконаладка и ввод в работу.

Пилотный проект

Ищем первый объект

Если вы планируете новую ПС 35/10(6) кВ или реконструкцию ОРУ-35 — пришлите исходные данные. Подготовим концепт компоновки модульной подстанции под ваш объект и сравнение с традиционным вариантом.

Отправить данные объекта → Написать в WhatsApp
О FLE

Кто стоит за проектом

Free Lance Engineering с 2014 года проектирует и собирает панели РЗА, КРУ и НКУ, выполняет пусконаладку подстанций для нефтегазовых и горнорудных проектов Казахстана. Сертифицированный ABB Panel Builder Partner, государственная лицензия СМР.

Tengizchevroil (TCO)KPONCOCKazMineralsMaersk Oil / Total Sigma SolutionPSI Energy & ControlABB Kazakhstan
Сертификат ABB Panel Builder
ABB Panel Builder Partner
Государственная лицензия СМР
Лицензия СМР, III категория

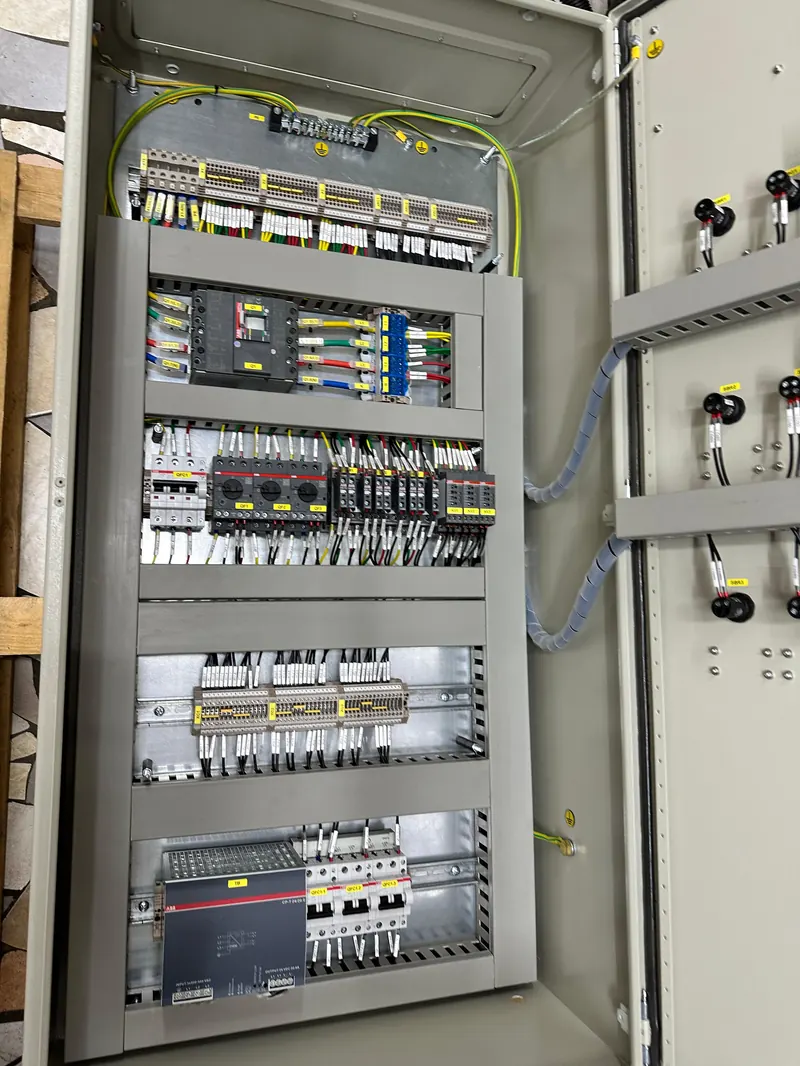

Собранный щит на участке FLE
Сборочный участок, Алматы
Монтажная панель щита
Монтаж и маркировка
Вопросы

Частые вопросы

Чем это отличается от КТПБ или ПС с ОРУ-35?

Оборудование 35 кВ стоит не на открытой площадке, а в КРУ внутри блок-модуля. Это уменьшает площадь, защищает изоляцию от пыли и обледенения и переносит большую часть работ с площадки на завод.

Подходит для сетей 6 кВ?

Да. Сторона НН выполняется на 10 или 6 кВ, трансформаторы — 35/10 или 35/6 кВ.

Какая мощность трансформаторов?

Определяется проектом. Для больших мощностей рекомендуем вариант А с масляными трансформаторами снаружи; вариант Б с сухими трансформаторами в здании — для умеренных мощностей.

Сколько стоит и какие сроки?

Зависят от числа присоединений, мощности трансформаторов и условий площадки. Бюджет и сроки укажем в ТКП после получения исходных данных.

Делаете только поставку или под ключ?

Можем поставить модули с заводскими испытаниями или выполнить работы под ключ: проект, поставку, шеф-монтаж, пусконаладку и ввод в работу.
